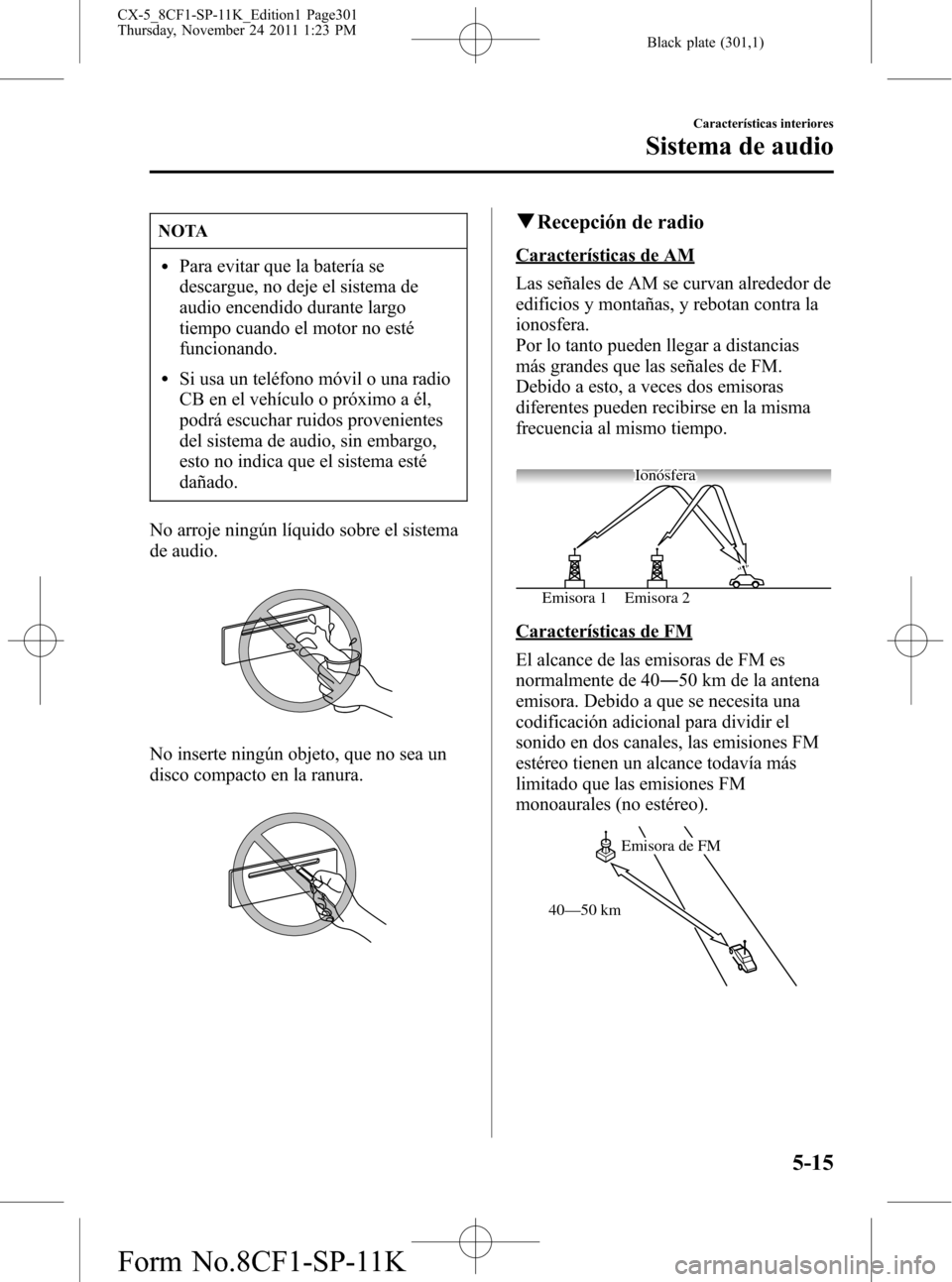

Black plate (301,1)
NOTA
lPara evitar que la batería se
descargue, no deje el sistema de
audio encendido durante largo
tiempo cuando el motor no esté
funcionando.
lSi usa un teléfono móvil o una radio
CB en el vehículo o próximo a él,
podrá escuchar ruidos provenientes
del sistema de audio, sin embargo,
esto no indica que el sistema esté
dañado.
No arroje ningún líquido sobre el sistema
de audio.
No inserte ningún objeto, que no sea un
disco compacto en la ranura.
qRecepción de radio
Características de AM
Las señales de AM se curvan alrededor de
edificios y montañas, y rebotan contra la
ionosfera.
Por lo tanto pueden llegar a distancias
más grandes que las señales de FM.
Debido a esto, a veces dos emisoras
diferentes pueden recibirse en la misma
frecuencia al mismo tiempo.
Emisora 2 Emisora 1Ionósfera
Características de FM
El alcance de las emisoras de FM es
normalmente de 40―50 km de la antena
emisora. Debido a que se necesita una
codificación adicional para dividir el
sonido en dos canales, las emisiones FM
estéreo tienen un alcance todavía más
limitado que las emisiones FM
monoaurales (no estéreo).
Emisora de FM
40—50 km
Características interiores
Sistema de audio
5-15
CX-5_8CF1-SP-11K_Edition1 Page301
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

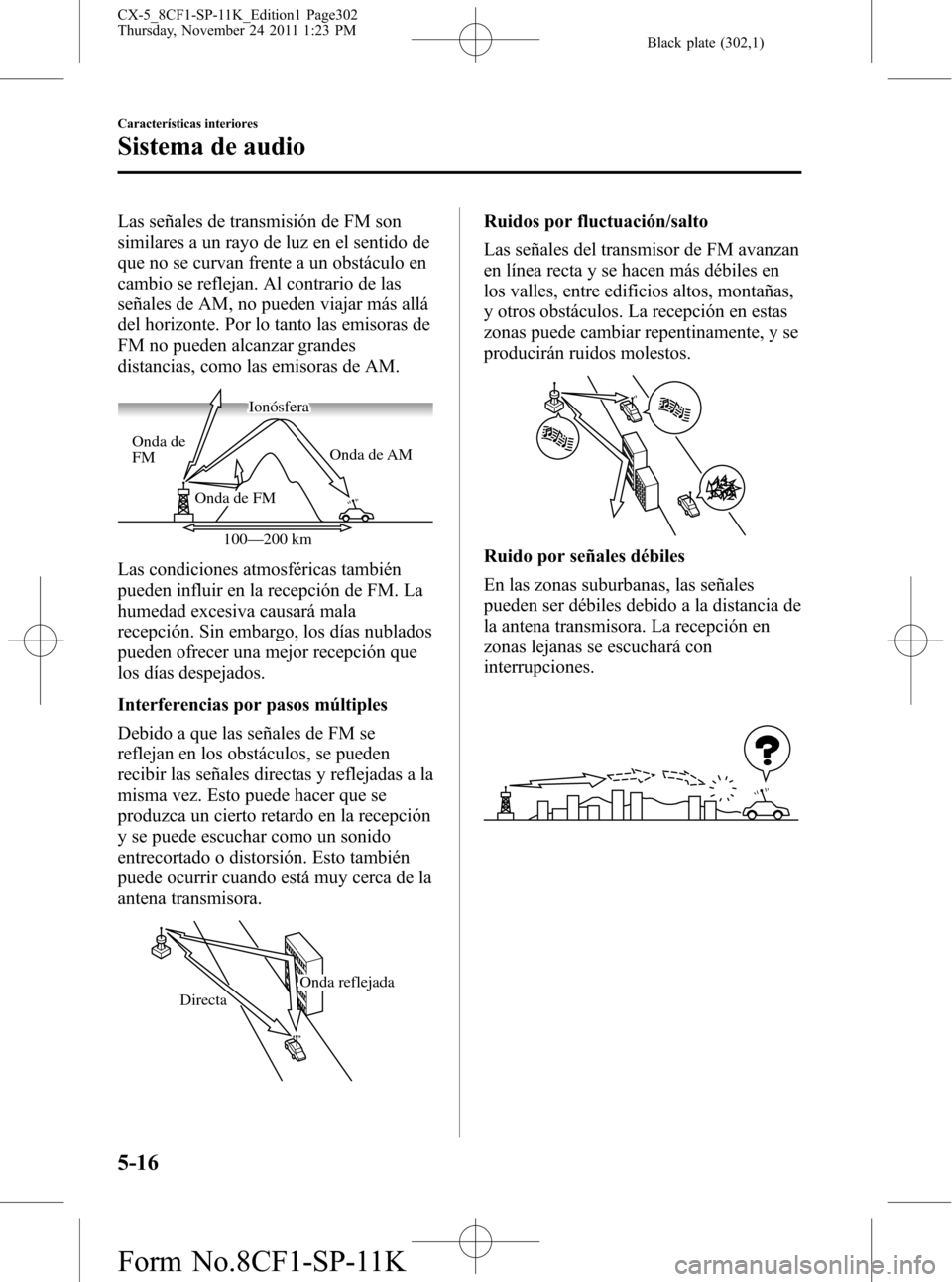

Black plate (302,1)
Las señales de transmisión de FM son
similares a un rayo de luz en el sentido de
que no se curvan frente a un obstáculo en
cambio se reflejan. Al contrario de las
señales de AM, no pueden viajar más allá
del horizonte. Por lo tanto las emisoras de
FM no pueden alcanzar grandes
distancias, como las emisoras de AM.
Onda de AM Onda de
FM
Onda de FM
100—200 kmIonósfera
Las condiciones atmosféricas también
pueden influir en la recepción de FM. La
humedad excesiva causará mala
recepción. Sin embargo, los días nublados
pueden ofrecer una mejor recepción que
los días despejados.
Interferencias por pasos múltiples
Debido a que las señales de FM se
reflejan en los obstáculos, se pueden
recibir las señales directas y reflejadas a la
misma vez. Esto puede hacer que se
produzca un cierto retardo en la recepción
y se puede escuchar como un sonido
entrecortado o distorsión. Esto también
puede ocurrir cuando está muy cerca de la
antena transmisora.
Onda reflejada
Directa
Ruidos por fluctuación/salto
Las señales del transmisor de FM avanzan
en línea recta y se hacen más débiles en
los valles, entre edificios altos, montañas,
y otros obstáculos. La recepción en estas
zonas puede cambiar repentinamente, y se
producirán ruidos molestos.
Ruido por señales débiles
En las zonas suburbanas, las señales
pueden ser débiles debido a la distancia de
la antena transmisora. La recepción en
zonas lejanas se escuchará con
interrupciones.
5-16
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page302
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (303,1)

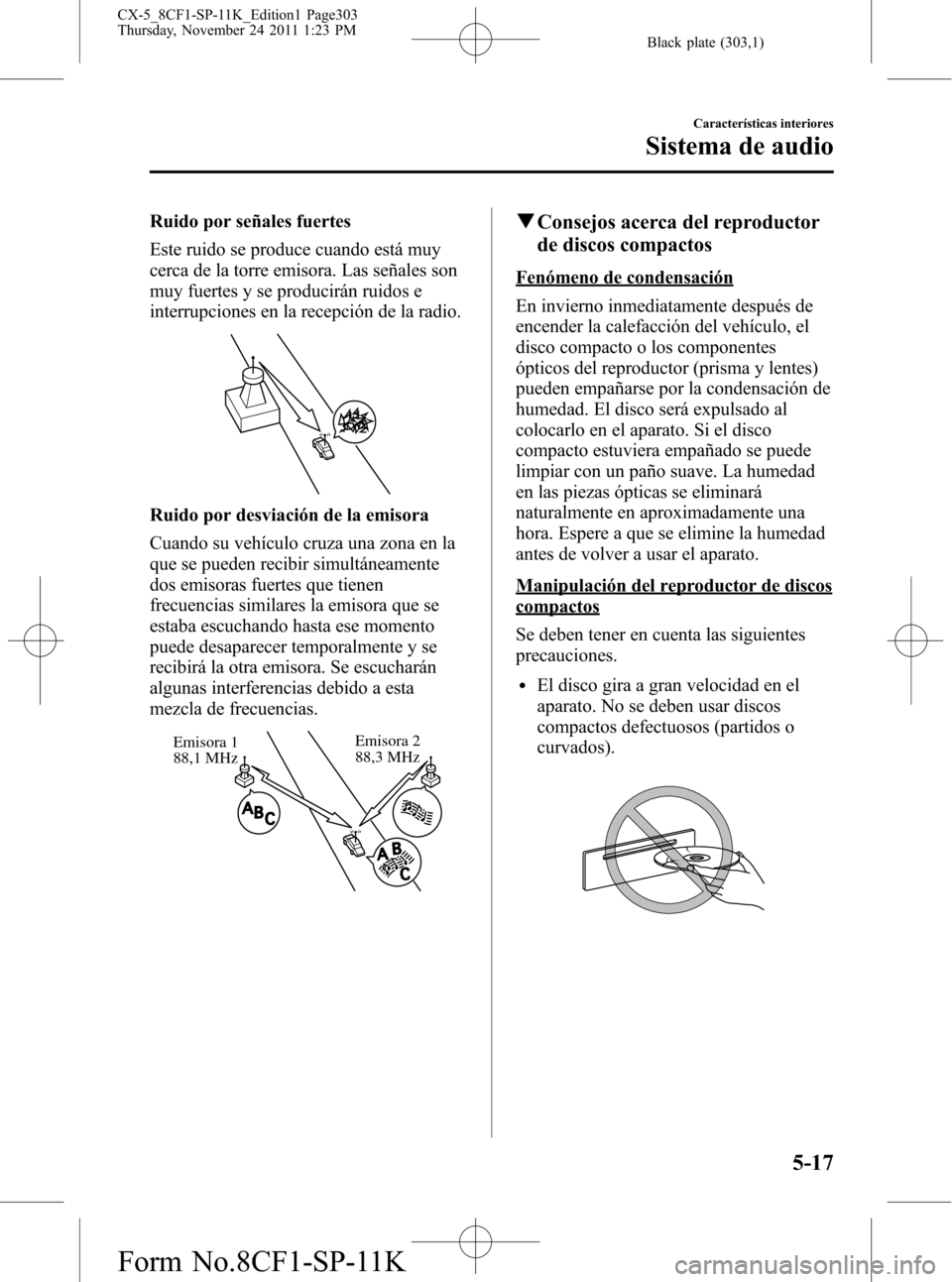

Ruido por señales fuertes
Este ruido se produce cuando está muy
cerca de la torre emisora. Las señales son
muy fuertes y se producirán ruidos e
interrupciones en la recepción de la radio.
Ruido por desviación de la emisora
Cuando su vehículo cruza una zona en la
que se pueden recibir simultáneamente
dos emisoras fuertes que tienen
frecuencias similares la emisora que se
estaba escuchando hasta ese momento
puede desaparecer temporalmente y se
recibirá la otra emisora. Se escucharán
algunas interferencias debido a esta
mezcla de frecuencias.
Emisora 2
88,3 MHz Emisora 1
88,1 MHz
qConsejos acerca del reproductor
de discos compactos
Fenómeno de condensación
En invierno inmediatamente después de
encender la calefacción del vehículo, el
disco compacto o los componentes
ópticos del reproductor (prisma y lentes)
pueden empañarse por la condensación de
humedad. El disco será expulsado al
colocarlo en el aparato. Si el disco
compacto estuviera empañado se puede
limpiar con un paño suave. La humedad
en las piezas ópticas se eliminará
naturalmente en aproximadamente una
hora. Espere a que se elimine la humedad
antes de volver a usar el aparato.
Manipulación del reproductor de discos
compactos
Se deben tener en cuenta las siguientes
precauciones.
lEl disco gira a gran velocidad en el
aparato. No se deben usar discos
compactos defectuosos (partidos o
curvados).
Características interiores
Sistema de audio
5-17
CX-5_8CF1-SP-11K_Edition1 Page303
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

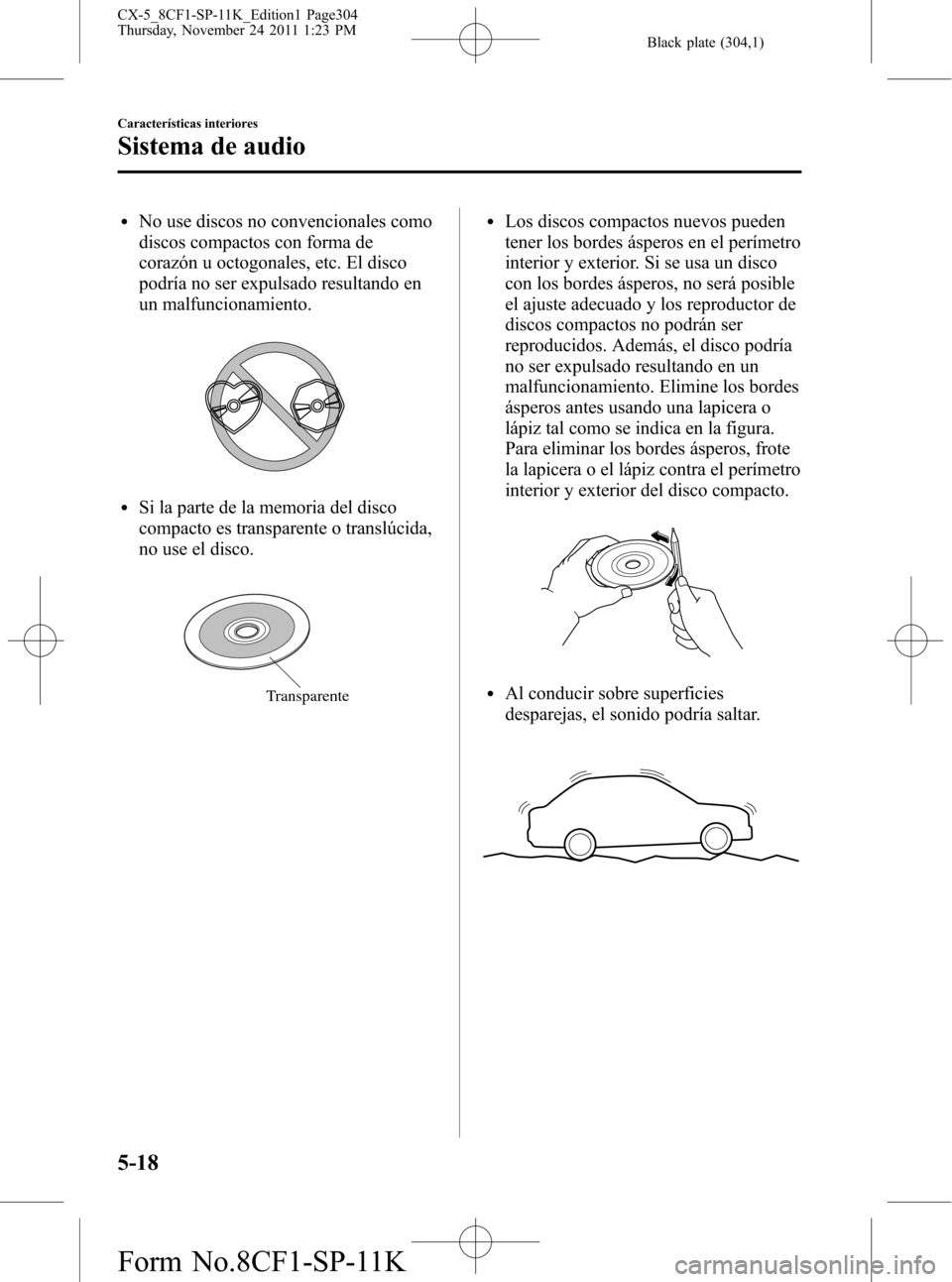

Black plate (304,1)
lNo use discos no convencionales como
discos compactos con forma de
corazón u octogonales, etc. El disco
podría no ser expulsado resultando en
un malfuncionamiento.
lSi la parte de la memoria del disco
compacto es transparente o translúcida,
no use el disco.
Transparente
lLos discos compactos nuevos pueden
tener los bordes ásperos en el perímetro
interior y exterior. Si se usa un disco
con los bordes ásperos, no será posible
el ajuste adecuado y los reproductor de
discos compactos no podrán ser
reproducidos. Además, el disco podría
no ser expulsado resultando en un
malfuncionamiento. Elimine los bordes
ásperos antes usando una lapicera o
lápiz tal como se indica en la figura.
Para eliminar los bordes ásperos, frote
la lapicera o el lápiz contra el perímetro
interior y exterior del disco compacto.
lAl conducir sobre superficies
desparejas, el sonido podría saltar.
5-18
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page304
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

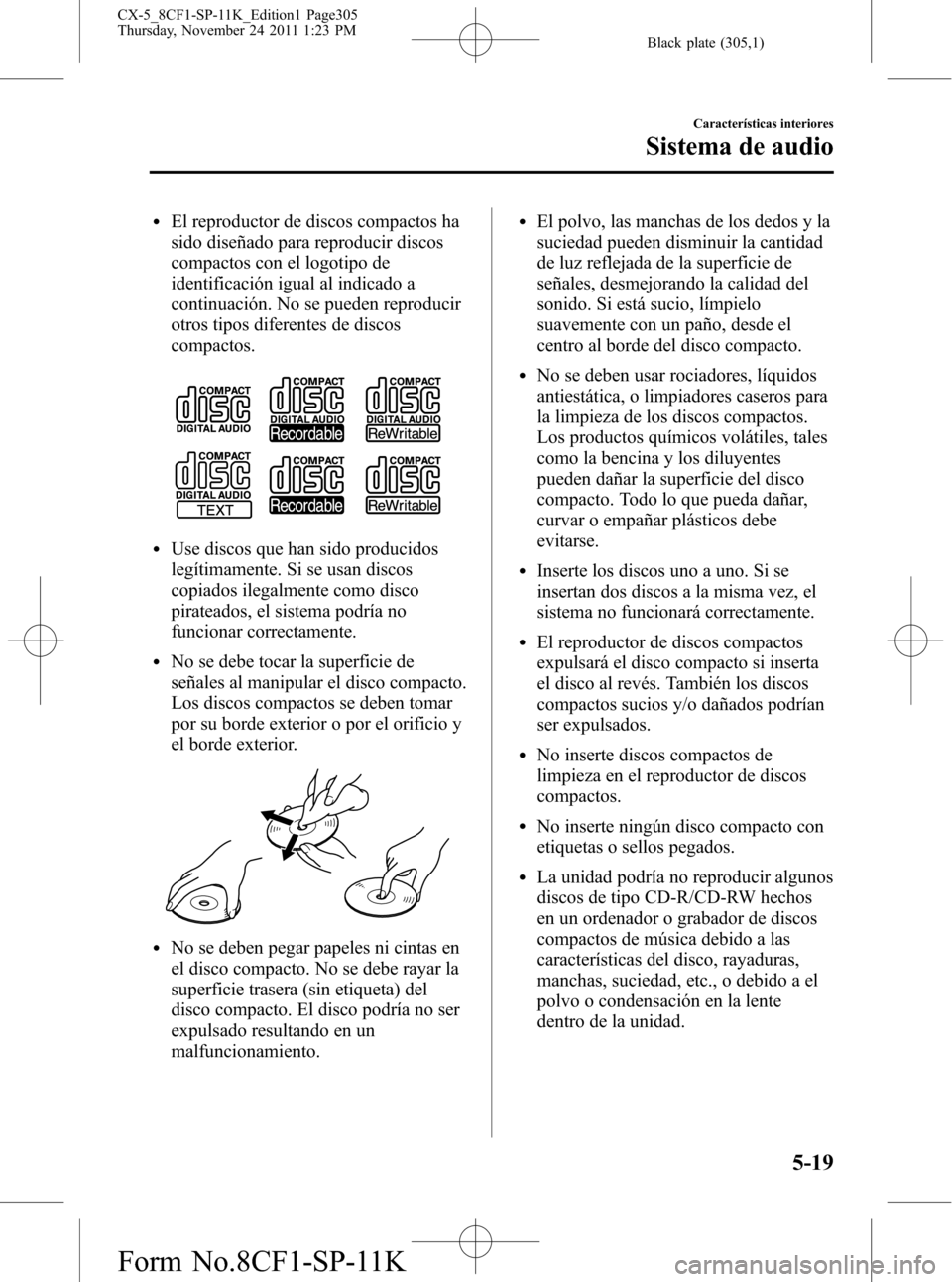

Black plate (305,1)
lEl reproductor de discos compactos ha
sido diseñado para reproducir discos
compactos con el logotipo de
identificación igual al indicado a
continuación. No se pueden reproducir
otros tipos diferentes de discos
compactos.
lUse discos que han sido producidos
legítimamente. Si se usan discos
copiados ilegalmente como disco
pirateados, el sistema podría no
funcionar correctamente.
lNo se debe tocar la superficie de
señales al manipular el disco compacto.
Los discos compactos se deben tomar
por su borde exterior o por el orificio y
el borde exterior.
lNo se deben pegar papeles ni cintas en
el disco compacto. No se debe rayar la
superficie trasera (sin etiqueta) del
disco compacto. El disco podría no ser
expulsado resultando en un
malfuncionamiento.
lEl polvo, las manchas de los dedos y la
suciedad pueden disminuir la cantidad
de luz reflejada de la superficie de
señales, desmejorando la calidad del
sonido. Si está sucio, límpielo
suavemente con un paño, desde el
centro al borde del disco compacto.
lNo se deben usar rociadores, líquidos
antiestática, o limpiadores caseros para
la limpieza de los discos compactos.
Los productos químicos volátiles, tales
como la bencina y los diluyentes
pueden dañar la superficie del disco
compacto. Todo lo que pueda dañar,
curvar o empañar plásticos debe
evitarse.
lInserte los discos uno a uno. Si se
insertan dos discos a la misma vez, el
sistema no funcionará correctamente.
lEl reproductor de discos compactos
expulsará el disco compacto si inserta
el disco al revés. También los discos
compactos sucios y/o dañados podrían
ser expulsados.
lNo inserte discos compactos de
limpieza en el reproductor de discos
compactos.
lNo inserte ningún disco compacto con
etiquetas o sellos pegados.
lLa unidad podría no reproducir algunos
discos de tipo CD-R/CD-RW hechos
en un ordenador o grabador de discos
compactos de música debido a las
características del disco, rayaduras,
manchas, suciedad, etc., o debido a el
polvo o condensación en la lente
dentro de la unidad.
Características interiores
Sistema de audio
5-19
CX-5_8CF1-SP-11K_Edition1 Page305
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

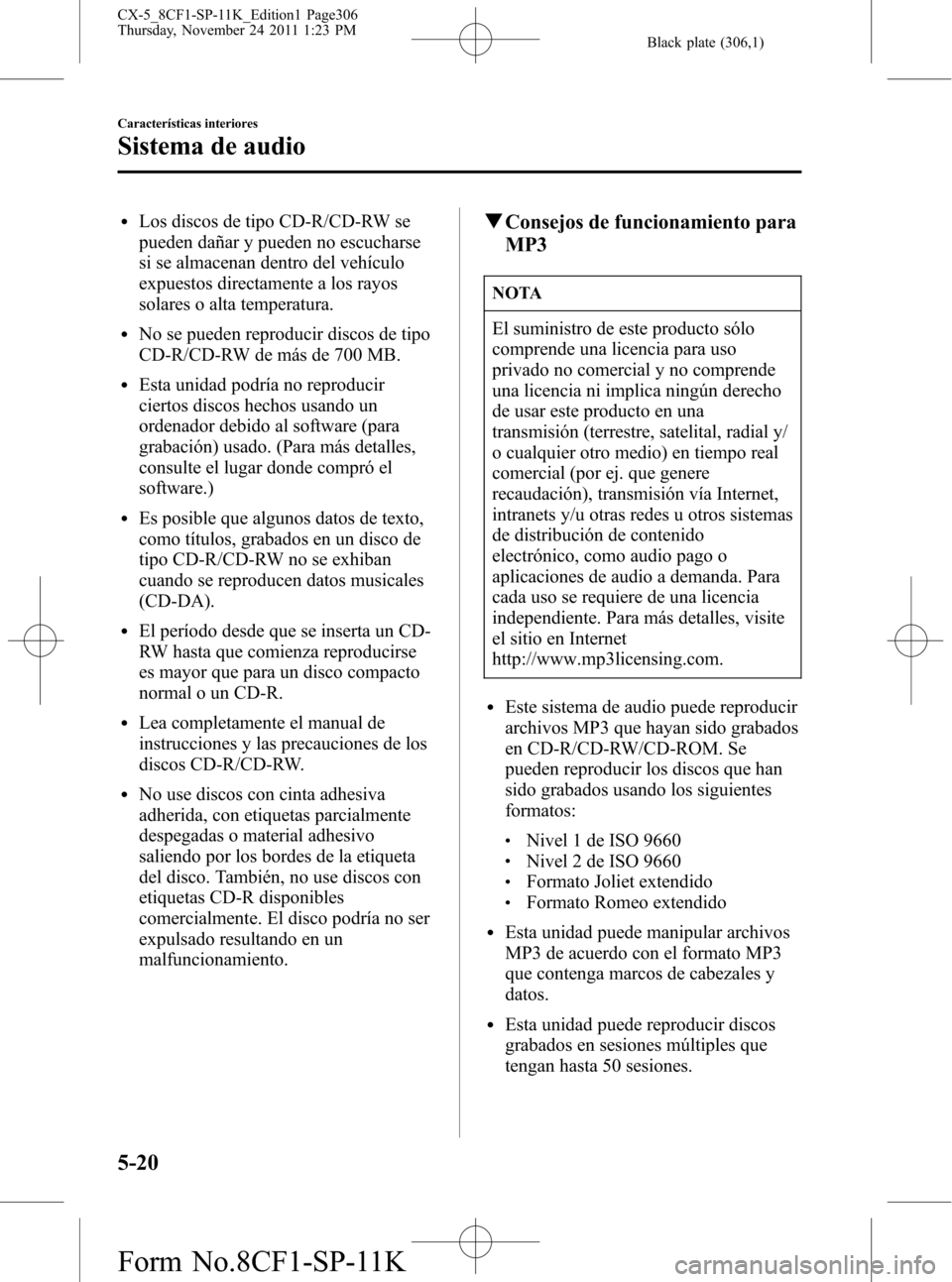

Black plate (306,1)
lLos discos de tipo CD-R/CD-RW se
pueden dañar y pueden no escucharse
si se almacenan dentro del vehículo
expuestos directamente a los rayos
solares o alta temperatura.
lNo se pueden reproducir discos de tipo
CD-R/CD-RW de más de 700 MB.
lEsta unidad podría no reproducir
ciertos discos hechos usando un
ordenador debido al software (para
grabación) usado. (Para más detalles,
consulte el lugar donde compró el
software.)
lEs posible que algunos datos de texto,
como títulos, grabados en un disco de
tipo CD-R/CD-RW no se exhiban
cuando se reproducen datos musicales
(CD-DA).
lEl período desde que se inserta un CD-
RW hasta que comienza reproducirse
es mayor que para un disco compacto
normal o un CD-R.
lLea completamente el manual de
instrucciones y las precauciones de los
discos CD-R/CD-RW.
lNo use discos con cinta adhesiva
adherida, con etiquetas parcialmente
despegadas o material adhesivo
saliendo por los bordes de la etiqueta
del disco. También, no use discos con
etiquetas CD-R disponibles
comercialmente. El disco podría no ser
expulsado resultando en un
malfuncionamiento.
qConsejos de funcionamiento para
MP3
NOTA
El suministro de este producto sólo
comprende una licencia para uso
privado no comercial y no comprende
una licencia ni implica ningún derecho
de usar este producto en una
transmisión (terrestre, satelital, radial y/
o cualquier otro medio) en tiempo real
comercial (por ej. que genere
recaudación), transmisión vía Internet,
intranets y/u otras redes u otros sistemas
de distribución de contenido
electrónico, como audio pago o
aplicaciones de audio a demanda. Para
cada uso se requiere de una licencia
independiente. Para más detalles, visite
el sitio en Internet
http://www.mp3licensing.com.
lEste sistema de audio puede reproducir
archivos MP3 que hayan sido grabados
en CD-R/CD-RW/CD-ROM. Se
pueden reproducir los discos que han
sido grabados usando los siguientes
formatos:
lNivel 1 de ISO 9660lNivel 2 de ISO 9660lFormato Joliet extendidolFormato Romeo extendido
lEsta unidad puede manipular archivos
MP3 de acuerdo con el formato MP3
que contenga marcos de cabezales y
datos.
lEsta unidad puede reproducir discos
grabados en sesiones múltiples que
tengan hasta 50 sesiones.
5-20
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page306
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

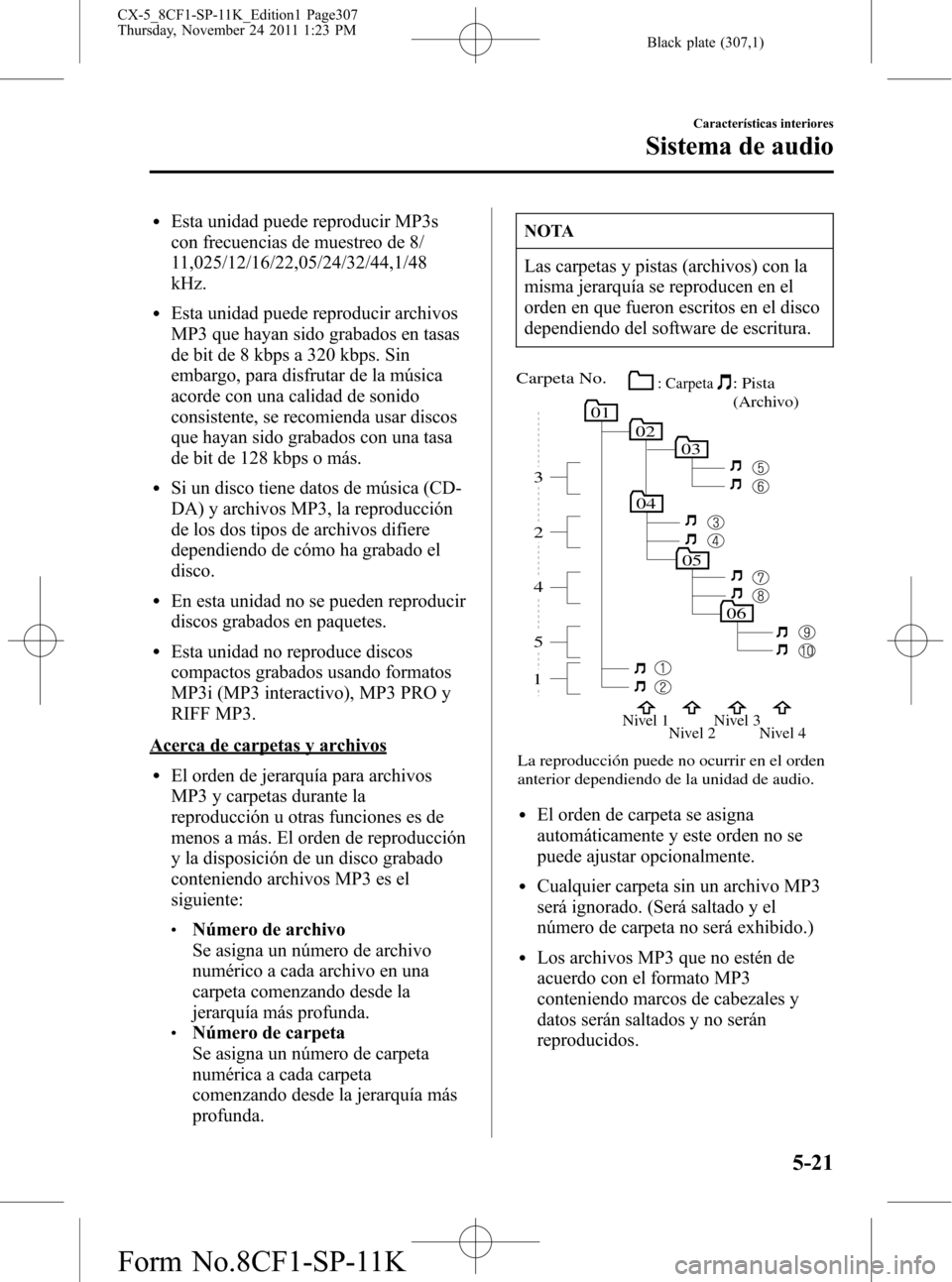

Black plate (307,1)
lEsta unidad puede reproducir MP3s
con frecuencias de muestreo de 8/
11,025/12/16/22,05/24/32/44,1/48
kHz.
lEsta unidad puede reproducir archivos
MP3 que hayan sido grabados en tasas
de bit de 8 kbps a 320 kbps. Sin
embargo, para disfrutar de la música
acorde con una calidad de sonido
consistente, se recomienda usar discos
que hayan sido grabados con una tasa
de bit de 128 kbps o más.
lSi un disco tiene datos de música (CD-
DA) y archivos MP3, la reproducción
de los dos tipos de archivos difiere
dependiendo de cómo ha grabado el
disco.
lEn esta unidad no se pueden reproducir
discos grabados en paquetes.
lEsta unidad no reproduce discos
compactos grabados usando formatos
MP3i (MP3 interactivo), MP3 PRO y
RIFF MP3.
Acerca de carpetas y archivos
lEl orden de jerarquía para archivos
MP3 y carpetas durante la
reproducción u otras funciones es de
menos a más. El orden de reproducción
y la disposición de un disco grabado
conteniendo archivos MP3 es el
siguiente:
lNúmero de archivo
Se asigna un número de archivo
numérico a cada archivo en una
carpeta comenzando desde la
jerarquía más profunda.
lNúmero de carpeta
Se asigna un número de carpeta
numérica a cada carpeta
comenzando desde la jerarquía más
profunda.
NOTA
Las carpetas y pistas (archivos) con la
misma jerarquía se reproducen en el
orden en que fueron escritos en el disco
dependiendo del software de escritura.
05
06
010203
04
15 4 2 3
Carpeta No.
Nivel 1
Nivel 2Nivel 3
Nivel 4
La reproducción puede no ocurrir en el orden
anterior dependiendo de la unidad de audio.: Pista
(Archivo)
: Carpeta
lEl orden de carpeta se asigna
automáticamente y este orden no se
puede ajustar opcionalmente.
lCualquier carpeta sin un archivo MP3
será ignorado. (Será saltado y el
número de carpeta no será exhibido.)
lLos archivos MP3 que no estén de
acuerdo con el formato MP3
conteniendo marcos de cabezales y
datos serán saltados y no serán
reproducidos.
Características interiores
Sistema de audio
5-21
CX-5_8CF1-SP-11K_Edition1 Page307
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (308,1)

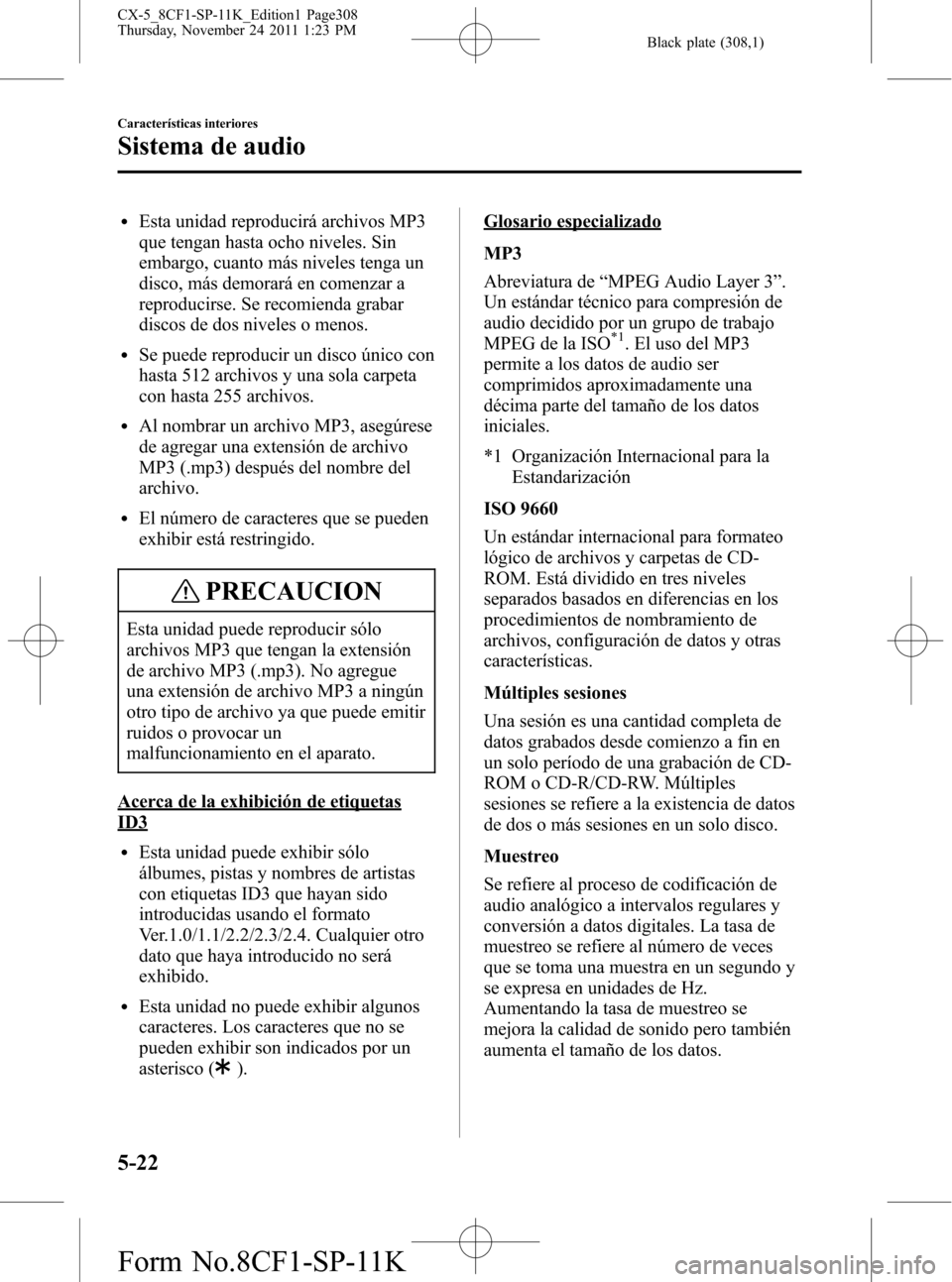

lEsta unidad reproducirá archivos MP3
que tengan hasta ocho niveles. Sin
embargo, cuanto más niveles tenga un
disco, más demorará en comenzar a
reproducirse. Se recomienda grabar
discos de dos niveles o menos.
lSe puede reproducir un disco único con
hasta 512 archivos y una sola carpeta
con hasta 255 archivos.
lAl nombrar un archivo MP3, asegúrese
de agregar una extensión de archivo
MP3 (.mp3) después del nombre del
archivo.
lEl número de caracteres que se pueden
exhibir está restringido.
PRECAUCION
Esta unidad puede reproducir sólo
archivos MP3 que tengan la extensión
de archivo MP3 (.mp3). No agregue
una extensión de archivo MP3 a ningún
otro tipo de archivo ya que puede emitir
ruidos o provocar un
malfuncionamiento en el aparato.
Acerca de la exhibición de etiquetas
ID3
lEsta unidad puede exhibir sólo
álbumes, pistas y nombres de artistas
con etiquetas ID3 que hayan sido
introducidas usando el formato
Ver.1.0/1.1/2.2/2.3/2.4. Cualquier otro
dato que haya introducido no será
exhibido.
lEsta unidad no puede exhibir algunos
caracteres. Los caracteres que no se
pueden exhibir son indicados por un
asterisco (
).
Glosario especializado
MP3
Abreviatura de“MPEG Audio Layer 3”.
Un estándar técnico para compresión de
audio decidido por un grupo de trabajo
MPEG de la ISO
*1. El uso del MP3
permite a los datos de audio ser
comprimidos aproximadamente una
décima parte del tamaño de los datos
iniciales.
*1 Organización Internacional para la
Estandarización
ISO 9660
Un estándar internacional para formateo
lógico de archivos y carpetas de CD-
ROM. Está dividido en tres niveles
separados basados en diferencias en los
procedimientos de nombramiento de
archivos, configuración de datos y otras
características.
Múltiples sesiones
Una sesión es una cantidad completa de
datos grabados desde comienzo a fin en
un solo período de una grabación de CD-
ROM o CD-R/CD-RW. Múltiples
sesiones se refiere a la existencia de datos
de dos o más sesiones en un solo disco.
Muestreo
Se refiere al proceso de codificación de
audio analógico a intervalos regulares y
conversión a datos digitales. La tasa de
muestreo se refiere al número de veces
que se toma una muestra en un segundo y
se expresa en unidades de Hz.
Aumentando la tasa de muestreo se
mejora la calidad de sonido pero también
aumenta el tamaño de los datos.
5-22
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page308
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (309,1)

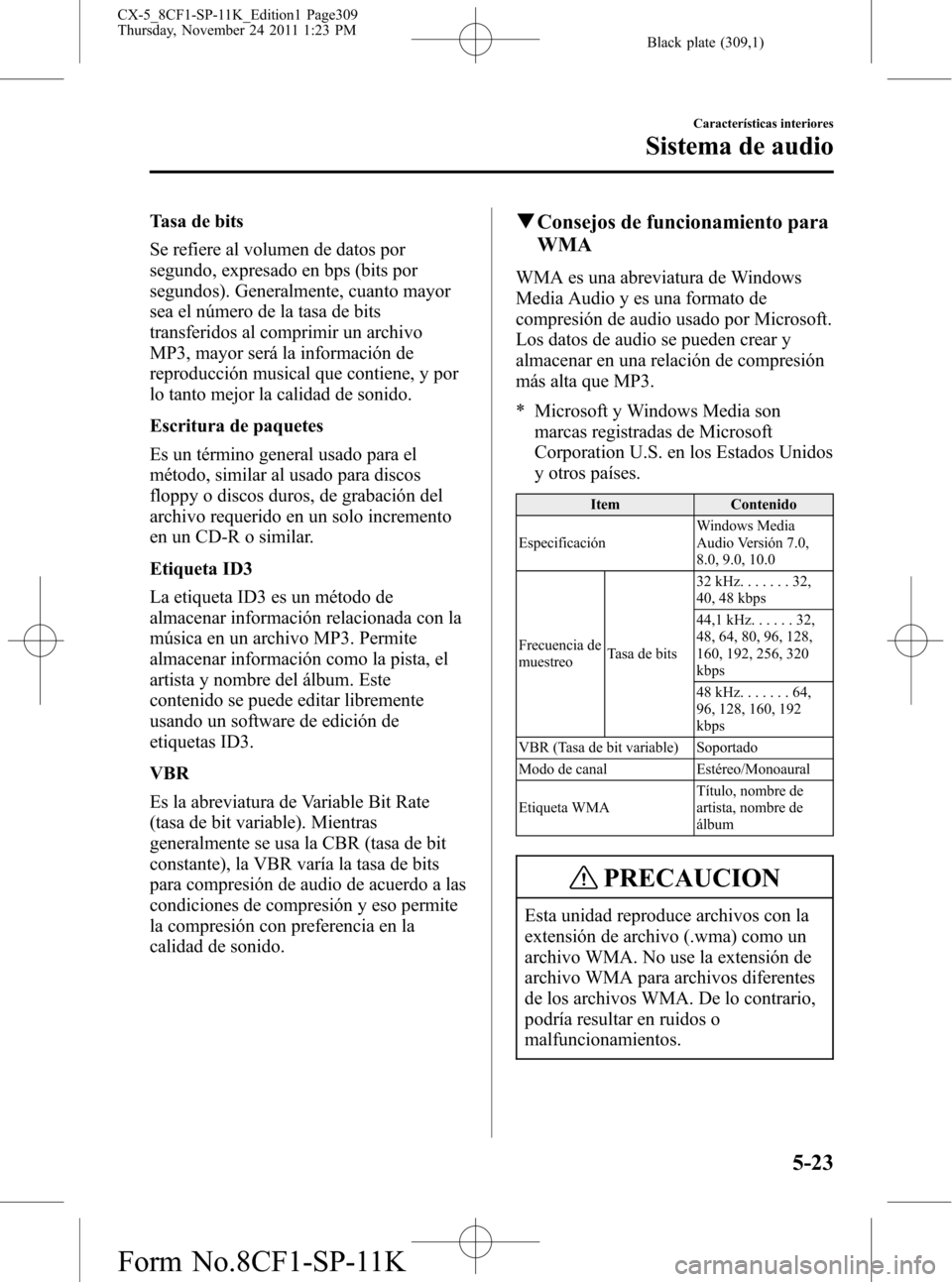

Tasa de bits
Se refiere al volumen de datos por
segundo, expresado en bps (bits por
segundos). Generalmente, cuanto mayor
sea el número de la tasa de bits
transferidos al comprimir un archivo
MP3, mayor será la información de
reproducción musical que contiene, y por
lo tanto mejor la calidad de sonido.
Escritura de paquetes
Es un término general usado para el
método, similar al usado para discos
floppy o discos duros, de grabación del
archivo requerido en un solo incremento
en un CD-R o similar.
Etiqueta ID3
La etiqueta ID3 es un método de
almacenar información relacionada con la
música en un archivo MP3. Permite
almacenar información como la pista, el
artista y nombre del álbum. Este
contenido se puede editar libremente
usando un software de edición de
etiquetas ID3.
VBR
Es la abreviatura de Variable Bit Rate
(tasa de bit variable). Mientras
generalmente se usa la CBR (tasa de bit
constante), la VBR varía la tasa de bits
para compresión de audio de acuerdo a las
condiciones de compresión y eso permite
la compresión con preferencia en la
calidad de sonido.qConsejos de funcionamiento para
WMA
WMA es una abreviatura de Windows
Media Audio y es una formato de
compresión de audio usado por Microsoft.
Los datos de audio se pueden crear y
almacenar en una relación de compresión
más alta que MP3.
* Microsoft y Windows Media son
marcas registradas de Microsoft
Corporation U.S. en los Estados Unidos
y otros países.
Item Contenido
EspecificaciónWindows Media
Audio Versión 7.0,
8.0, 9.0, 10.0
Frecuencia de
muestreoTasa de bits32 kHz.......32,
40, 48 kbps
44,1 kHz......32,
48, 64, 80, 96, 128,
160, 192, 256, 320
kbps
48 kHz.......64,
96, 128, 160, 192
kbps
VBR (Tasa de bit variable) Soportado
Modo de canal Estéreo/Monoaural
Etiqueta WMATítulo, nombre de
artista, nombre de
álbum
PRECAUCION
Esta unidad reproduce archivos con la
extensión de archivo (.wma) como un
archivo WMA. No use la extensión de
archivo WMA para archivos diferentes
de los archivos WMA. De lo contrario,
podría resultar en ruidos o
malfuncionamientos.
Características interiores
Sistema de audio
5-23
CX-5_8CF1-SP-11K_Edition1 Page309
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K

Black plate (310,1)

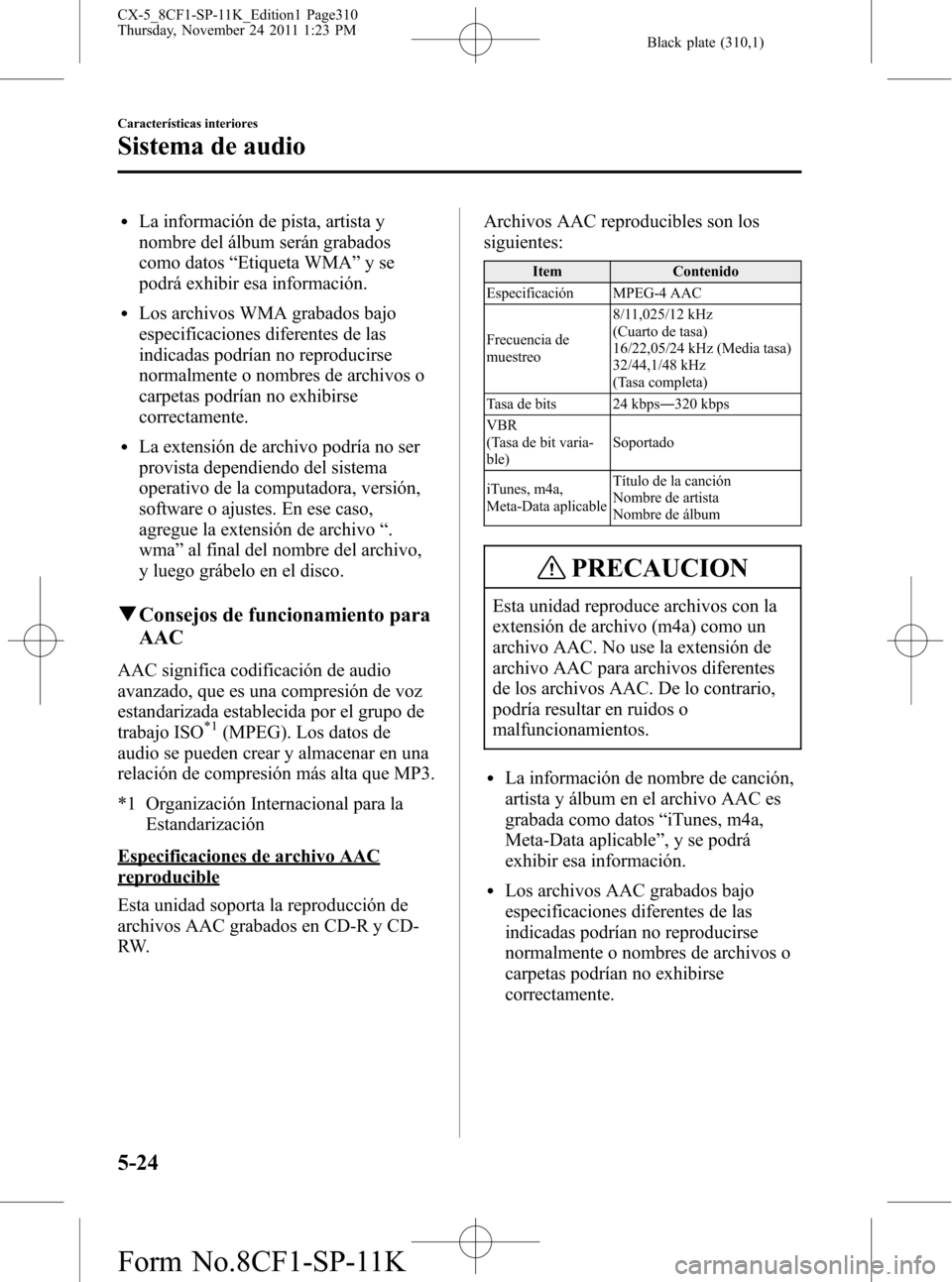

lLa información de pista, artista y
nombre del álbum serán grabados
como datos“Etiqueta WMA”yse
podrá exhibir esa información.
lLos archivos WMA grabados bajo
especificaciones diferentes de las
indicadas podrían no reproducirse
normalmente o nombres de archivos o
carpetas podrían no exhibirse
correctamente.
lLa extensión de archivo podría no ser
provista dependiendo del sistema
operativo de la computadora, versión,
software o ajustes. En ese caso,
agregue la extensión de archivo“.
wma”al final del nombre del archivo,
y luego grábelo en el disco.
qConsejos de funcionamiento para
AAC
AAC significa codificación de audio
avanzado, que es una compresión de voz
estandarizada establecida por el grupo de
trabajo ISO
*1(MPEG). Los datos de
audio se pueden crear y almacenar en una
relación de compresión más alta que MP3.
*1 Organización Internacional para la
Estandarización
Especificaciones de archivo AAC
reproducible
Esta unidad soporta la reproducción de
archivos AAC grabados en CD-R y CD-
RW.Archivos AAC reproducibles son los
siguientes:
Item Contenido
Especificación MPEG-4 AAC
Frecuencia de
muestreo8/11,025/12 kHz
(Cuarto de tasa)
16/22,05/24 kHz (Media tasa)
32/44,1/48 kHz
(Tasa completa)
Tasa de bits 24 kbps―320 kbps
VBR
(Tasa de bit varia-
ble)Soportado
iTunes, m4a,
Meta-Data aplicableTítulo de la canción
Nombre de artista
Nombre de álbum
PRECAUCION
Esta unidad reproduce archivos con la
extensión de archivo (m4a) como un
archivo AAC. No use la extensión de
archivo AAC para archivos diferentes
de los archivos AAC. De lo contrario,
podría resultar en ruidos o
malfuncionamientos.
lLa información de nombre de canción,
artista y álbum en el archivo AAC es
grabada como datos“iTunes, m4a,
Meta-Data aplicable”, y se podrá
exhibir esa información.
lLos archivos AAC grabados bajo
especificaciones diferentes de las
indicadas podrían no reproducirse
normalmente o nombres de archivos o
carpetas podrían no exhibirse
correctamente.
5-24
Características interiores
Sistema de audio
CX-5_8CF1-SP-11K_Edition1 Page310
Thursday, November 24 2011 1:23 PM
Form No.8CF1-SP-11K
